안녕하세요 😊
오늘은 스테인리스 앵글 발주하실 때
가장 많이 헷갈려하시는 부분,
바로 KS·JIS 규격과 사이즈 표기법을
정리해드리려고 합니다.

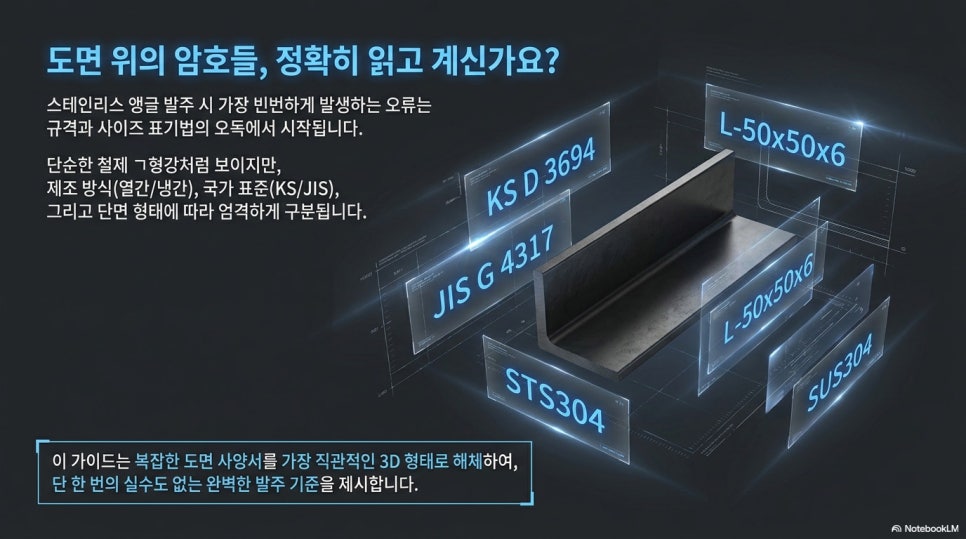

도면에 규격 번호는 적혀 있는데
정확히 뭘 의미하는지 모르셨던 분들,
이번 글 보시면 발주 전 체크포인트까지
한 번에 정리되실 거예요 👇
[스테인리스 앵글은 어떤 규격으로 관리되나요?]

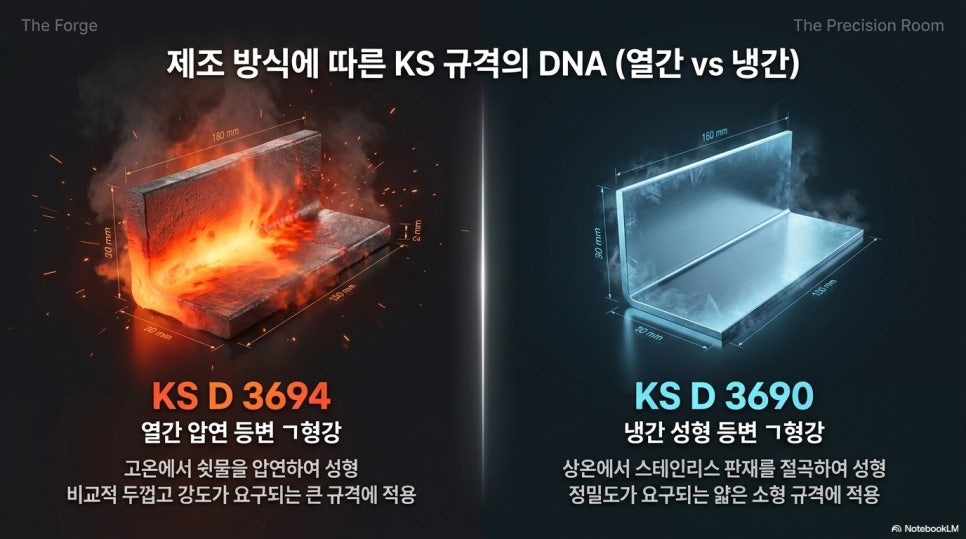

스테인리스 앵글은 제조 방식에 따라
두 가지 KS 규격으로 나뉩니다.
✅ KS D 3694
(열간 압연 스테인리스강 등변 ㄱ형강)
→ 고온에서 압연 성형, 비교적 두껍고 큰 규격에 적용
✅ KS D 3690
(냉간 성형 스테인리스강 등변 ㄱ형강)
→ 상온에서 판재를 절곡·성형, 얇은 소형 규격에 적용

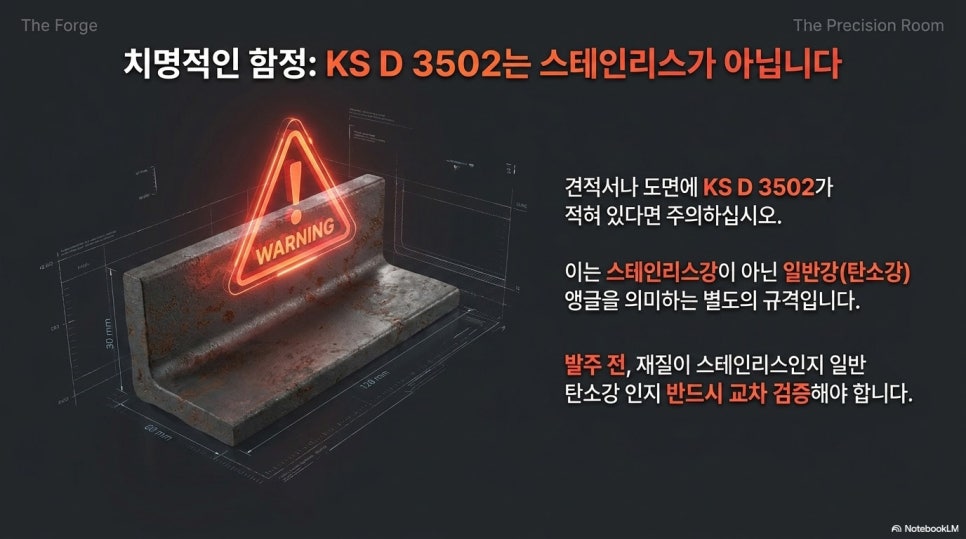

💡 참고로 일반강(탄소강) 앵글은
KS D 3502로 별도 관리됩니다.
견적서에 KS D 3502가 적혀 있다면
스테인리스가 아닌 일반강 기준이니
꼭 확인해보세요!

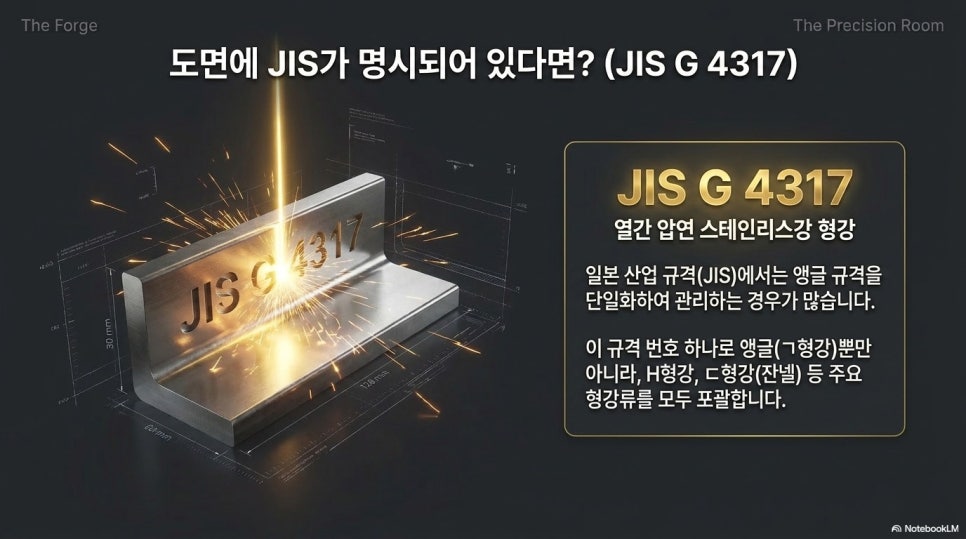

일본 JIS 규격에서는
JIS G 4317(열간 압연 스테인리스강 형강)이
앵글, H형강, ㄷ형강 등을 포괄하는 규격입니다.

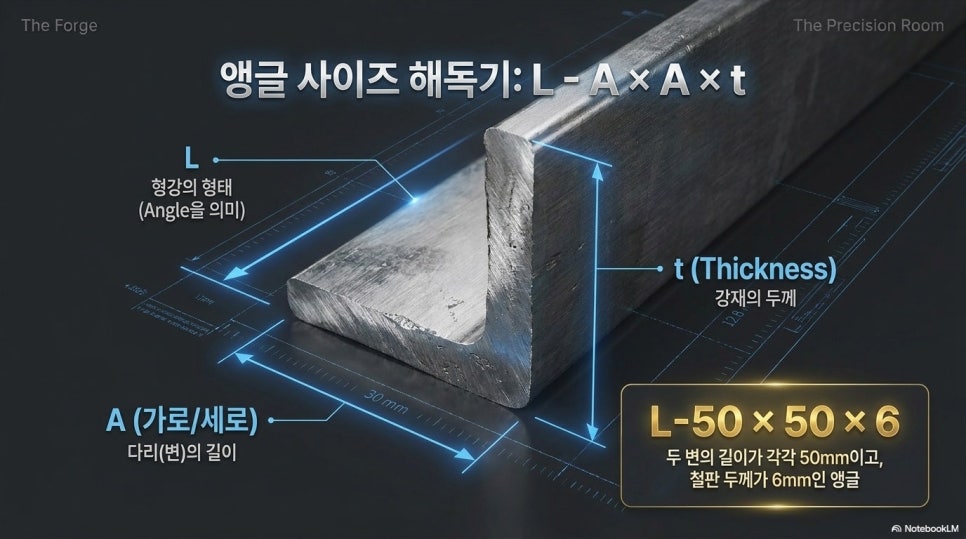

[앵글 사이즈 표기, 어떻게 읽으면 되나요?]
앵글 규격은 아래처럼 표기됩니다.
L - A × A × t (mm)
A : 다리(변) 길이
t : 두께
예시로 볼게요 🔍

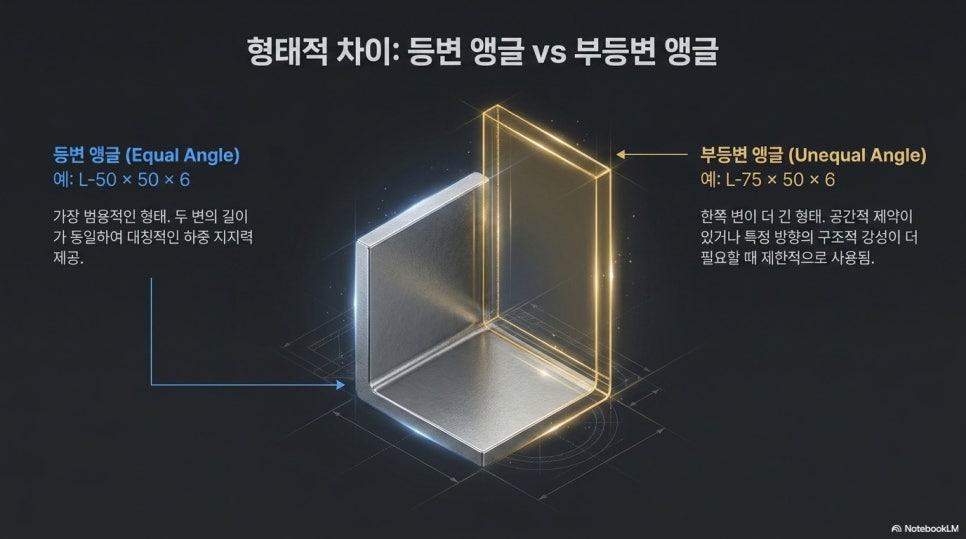

L-50×50×6
→ 두 변 각 50mm, 두께 6mm 등변 앵글
L-75×50×6
→ 두 변 길이가 다른 부등변 앵글
한번 표기법만 알아두시면
도면 보실 때 훨씬 수월하실 거예요!
[규격대별로 어떤 사이즈를 쓰나요?]
용도와 하중에 따라
대략 아래처럼 구분해볼 수 있습니다.
(정확한 치수·공차·단위중량은 발주 전 최신 KS·JIS 원문 확인 필수)

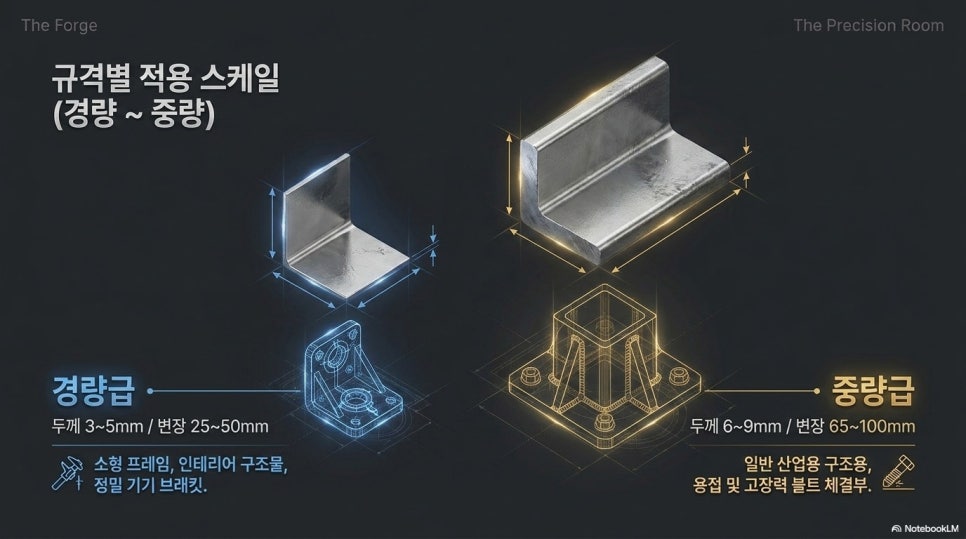

구분 | 두께 | 변장(폭) | 주요 용도 |
경량 | 약 3~5mm | 약 25~50mm | 소형 프레임, 브래킷 |
중량 | 약 6~9mm | 약 65~100mm | 구조용, 용접·볼트 체결 |

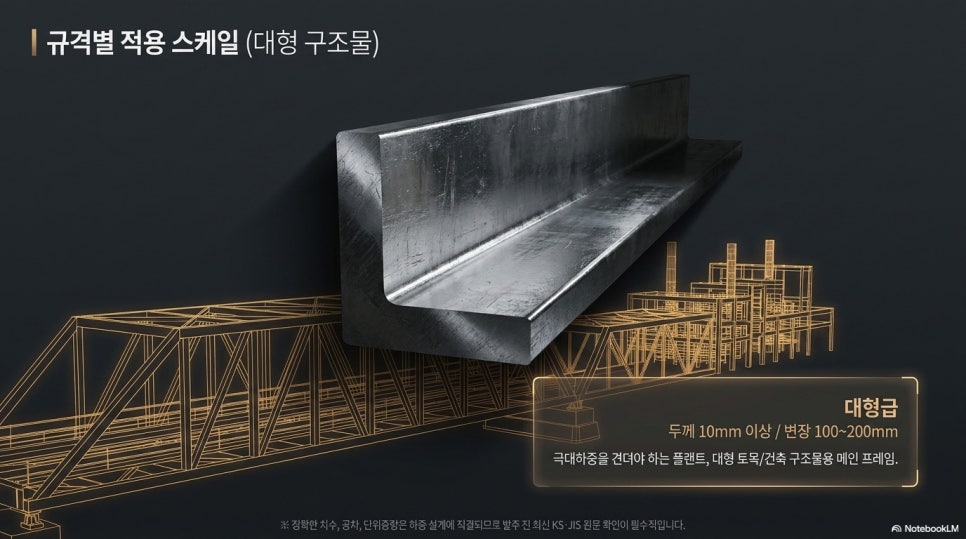

대형 | 약 10mm↑ | 약 100~200mm | 대형 구조물 |

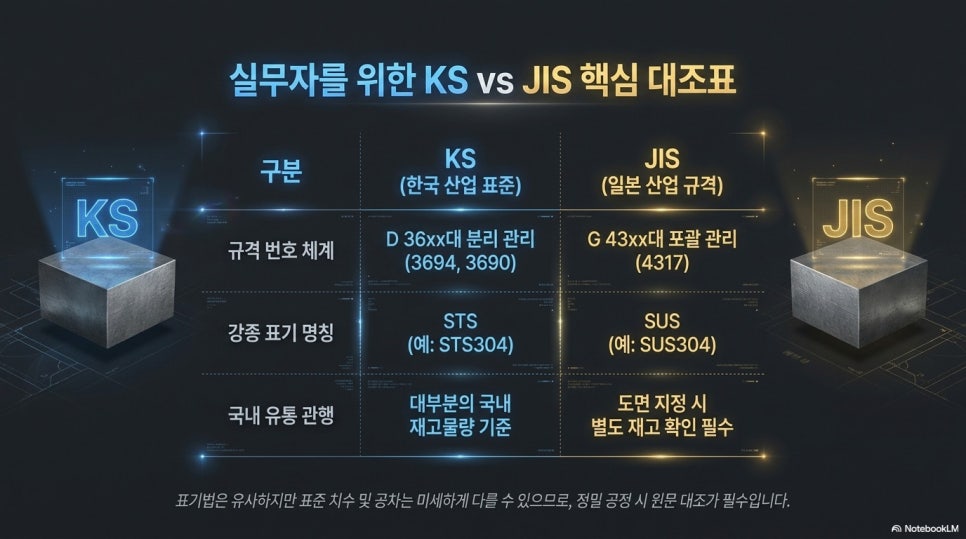

[KS와 JIS, 실무에서 무슨 차이가 있나요?]
규격 번호 체계
KS는 D 36xx대, JIS는 G 43xx대로 분리 관리
사이즈 시리즈
표기법은 유사하지만 표준 치수·공차는 원문 대조 필요
강종 표기
KS는 STS, JIS는 SUS (STS304 ≒ SUS304)
유통 관행
국내 재고는 KS 기준 위주,
도면상 JIS 지정 시 별도 확인 필요

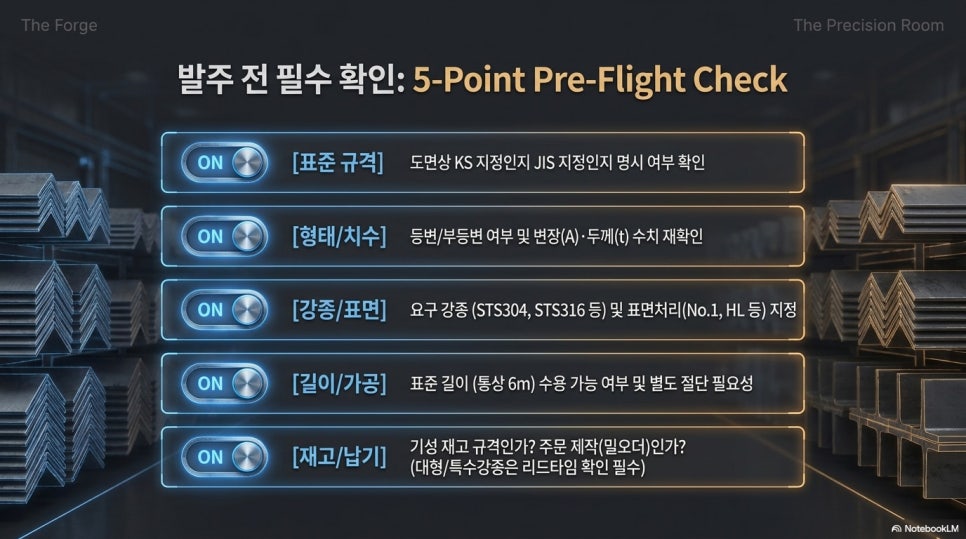

[발주 전에 꼭 확인해야 할 것은?]
✔️ 도면·사양서에 KS인지 JIS인지 명시 여부
✔️ 등변/부등변, 변장·두께 수치 재확인
✔️ 강종(STS304, STS316 등) 및
표면처리(No.1, HL 등) 지정 확인
✔️ 표준 길이(통상 6m) 및 절단 필요 여부
✔️ 재고 규격 vs 주문 제작(밀오더) 여부
- 대형·특수강종은 리드타임 별도 확인
다음 글에서는
앵글 ASTM 규격 완전정리로 찾아뵙겠습니다 !
