안녕하세요 😊
스테인리스 하면 보통 304나 316을 떠올리실 텐데요.
대부분의 환경에서는 이 둘로 충분합니다.
하지만 세상에는 304, 316으로도
버티기 힘든 가혹한 환경이 있습니다.
강한 산이 흐르는 화학 공장, 소금기 가득한 바닷물,
비료를 만드는 인산 설비 같은 곳이죠.
바로 이런 곳에서 활약하는
특별한 스테인리스가 있습니다.
오늘의 주인공, 904L(UNS N08904) 입니다.
참고로 우리가 잘 아는 롤렉스 시계 케이스에
쓰이는 스테인리스가 바로 이 904L입니다.
잘 변색되지 않고 광택이 오래가기 때문이죠.
그럼 904L이 어떤 금속인지,
누구나 이해할 수 있게 차근차근 알아보겠습니다.
[904L은 '슈퍼 오스테나이트 스테인리스'입니다]
904L은 철(Fe)을 기본으로,
크롬·니켈·몰리브덴·구리를 듬뿍 넣은
스테인리스강입니다.

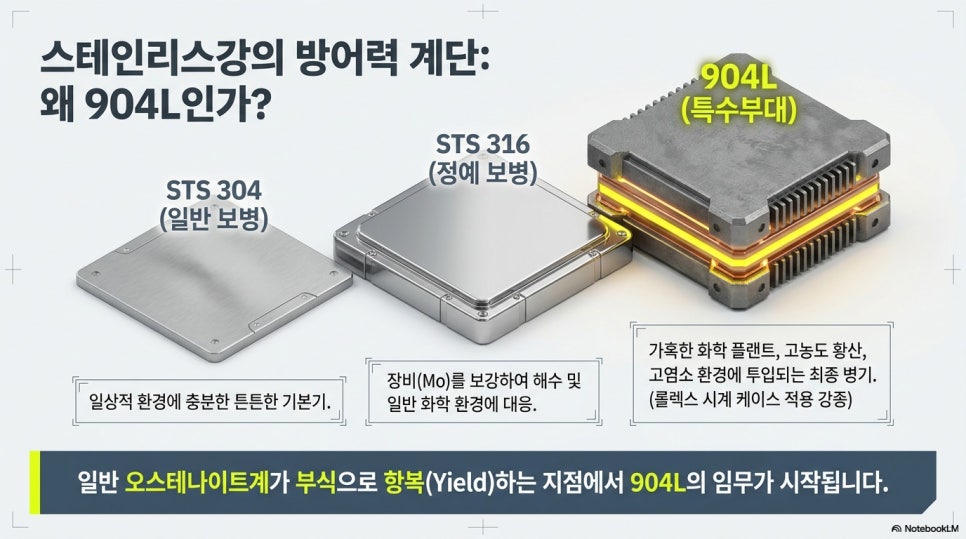

비유하자면 이렇습니다.
STS 304 = 평범하지만 튼튼한 일반 보병
STS 316 = 장비를 보강한 정예 보병
904L = 극한 환경까지 투입되는 특수부대
즉, 904L은 일반 스테인리스가 손드는 환경을
해결하기 위해 만들어진 고급 스테인리스강입니다.
'오스테나이트'가 뭔가요?
스테인리스강은 내부 구조에 따라 종류가 나뉘는데,
그중 오스테나이트계가 가장 흔하고
다루기 쉬운 타입입니다.
우리가 아는 304, 316도 모두 여기에 속합니다.
특징은 녹이 잘 안 슬고, 잘 늘어나서
가공이 쉽다는 점입니다.
904L은 여기에 비싼 합금 원소를 잔뜩 넣어
성능을 극한까지 끌어올린 '슈퍼 오스테나이트' 입니다.

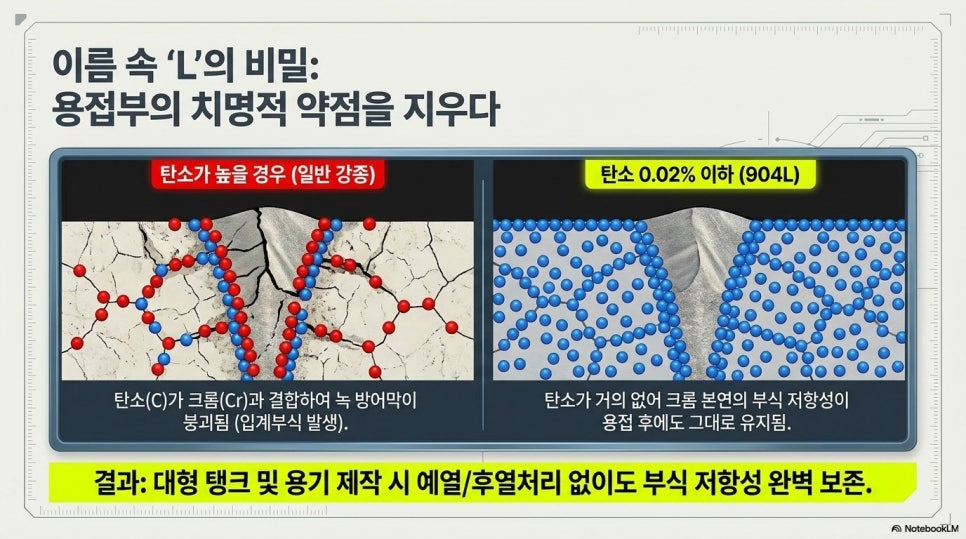

[이름 속 'L'의 비밀]
904 뒤에 붙은 'L'은
'Low Carbon(저탄소)' 의 약자입니다.
탄소(C) 함량을 아주 낮게(0.02% 이하)
관리했다는 뜻입니다.
왜 탄소를 줄였을까요?
탄소가 많으면 용접할 때 크롬과 들러붙어,
그 부위의 녹 저항이 약해지는 문제가 생깁니다.
탄소를 확 줄이면 이 문제가 사라져,
용접해도 부식에 강한 상태가 유지됩니다.
그래서 904L은 큰 용접 구조물(탱크·용기)에
안성맞춤입니다.

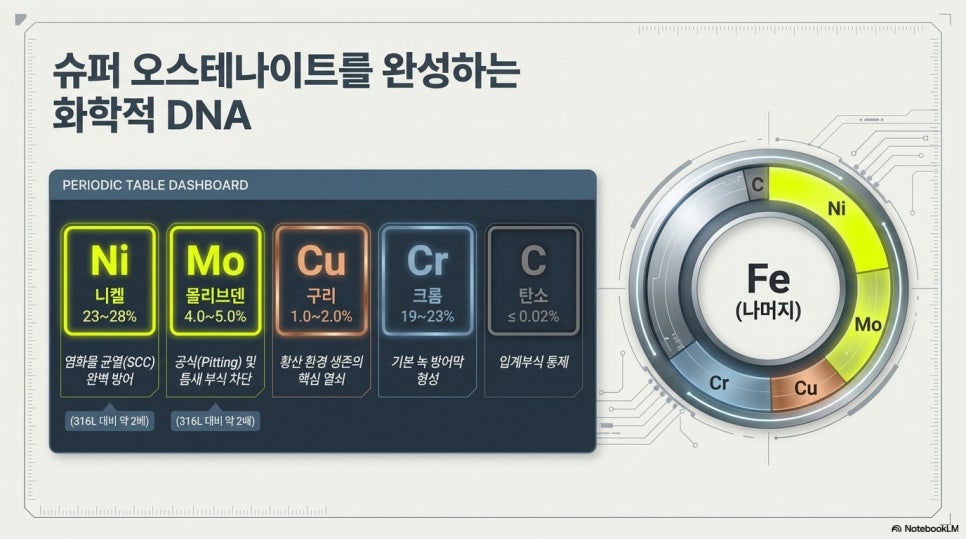

[무엇으로 만들어졌을까? (화학 조성)]
904L의 화학 조성은 ASTM 규격에 정해져 있습니다.
📌 주요 성분 (중량 %)
✔️ 니켈(Ni) : 23.0 ~ 28.0% (약 25%)
✔️ 크롬(Cr) : 19.0 ~ 23.0%
✔️ 몰리브덴(Mo) : 4.0 ~ 5.0% (약 4.5%)
✔️ 구리(Cu) : 1.0 ~ 2.0%
✔️ 탄소(C) : 0.02% 이하 (매우 낮음)
✔️ 질소(N) : 0.10% 이하
✔️ 망간(Mn) : 2.0% 이하 / 실리콘(Si) : 1.0% 이하
✔️ 철(Fe) : 나머지
핵심만 기억하세요!
👉 "니켈 약 25% + 몰리브덴 약 4.5% + 구리 1~2%"
이 고급 조합이 904L의 정체성입니다.
참고로 316L과 비교하면,
904L은 니켈과 몰리브덴이 약 2배 수준입니다.
이 차이가 곧 성능 차이로 이어집니다.

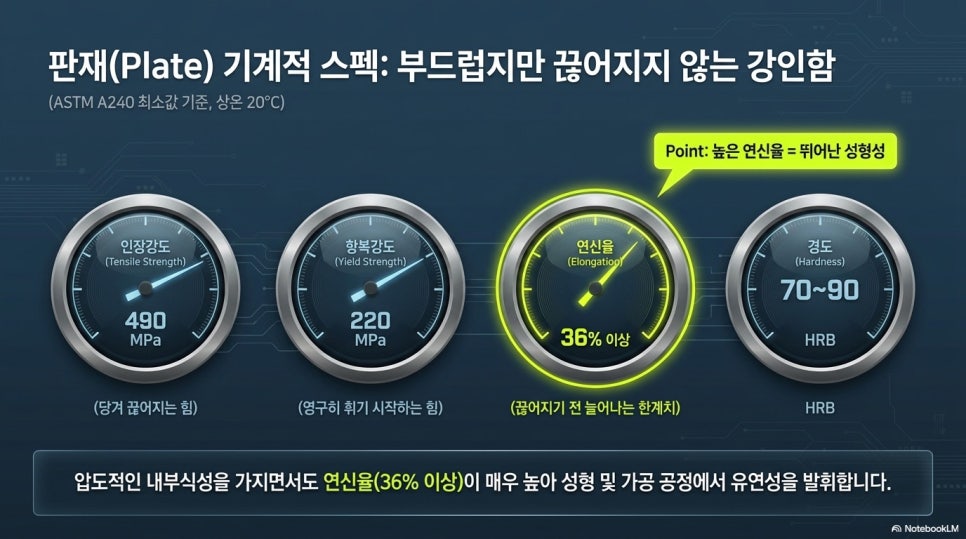

[판재(Plate)는 얼마나 튼튼할까? (기계적 성질)]
이번 글의 핵심인 판재(Plate) 기준으로
강도를 살펴보겠습니다.
💬 MPa는 금속의 강도를 나타내는 국제 단위입니다. 숫자가 클수록 더 강합니다.
“904L 판재 강도
(상온 20°C, ASTM 최소값)”
인장강도 : 490 MPa (양쪽에서 당겨 끊어지는 힘)
항복강도 : 220 MPa (영구히 휘기 시작하는 힘)
연신율 : 36% 이상 (끊어지기 전까지 늘어나는 정도)
경도 : 70~90 Rockwell B
쉽게 설명드리면,
✔️인장강도
힘껏 당겼을 때 끊어지는 힘
✔️항복강도
휘었다가 원래대로 안 돌아오기 시작하는 힘
✔️연신율
끊어지기 전까지 늘어나는 정도
(클수록 잘 안 부러지고 가공이 쉬움)
904L은 연신율이 36% 이상으로 매우 높아,
잘 늘어나고 잘 부러지지 않습니다.
즉 성형·가공이 잘 되는 강종입니다.

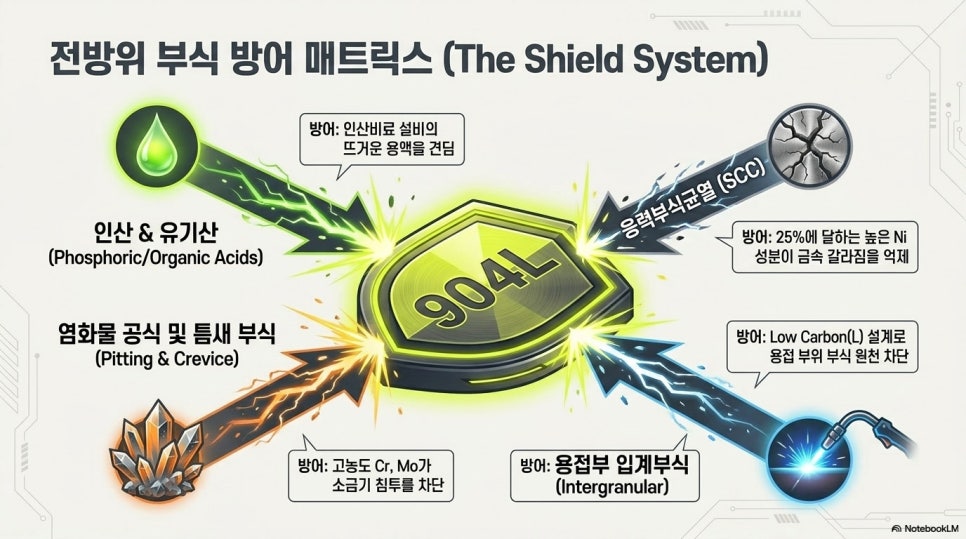

[904L이 진짜 빛나는 이유 (내식성)]
904L의 존재 이유가 바로
압도적인 내식성(부식에 견디는 힘) 입니다.

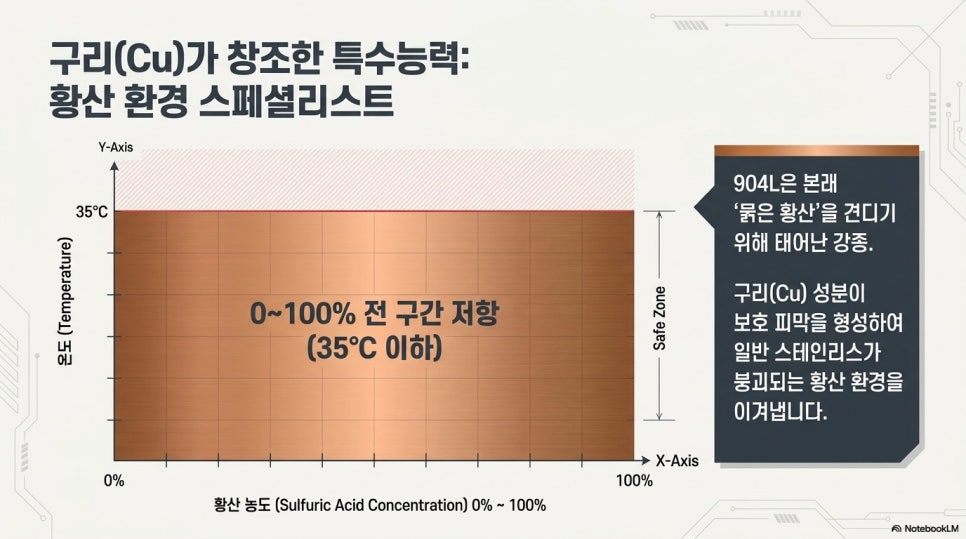

① 묽은 황산에 매우 강함 (904L의 대표 능력)
904L은 원래 묽은 황산을 견디기 위해
개발된 강종입니다.
35°C까지의 온도에서,
황산 농도 0~100% 전 구간에 저항을 보이는
몇 안 되는 스테인리스입니다.
여기엔 구리(Cu) 의 역할이 큽니다.
② 인산·유기산에도 강함
뜨거운 인산과 대부분의 유기산에도 잘 견딥니다.
그래서 인산비료 설비에 단골로 쓰입니다.
③ 공식(점부식)·틈새부식에 강함
높은 크롬·몰리브덴 덕분에,
소금기 환경에서 생기는 부식에
304·316보다 훨씬 강합니다.
④ 염화물에 의한 갈라짐(SCC)에 강함
304·316이 약한 부분인데,
904L은 높은 니켈 함량으로 강하게 버팁니다.
⑤ 용접 후 입계부식 걱정 없음
탄소가 매우 낮아,
용접 후에도 부식 저항이 잘 유지됩니다.
⚠️ 단, 904L도 만능은 아닙니다.
질산(nitric acid) 환경에서는
오히려 304L보다 약하니 주의가 필요합니다.

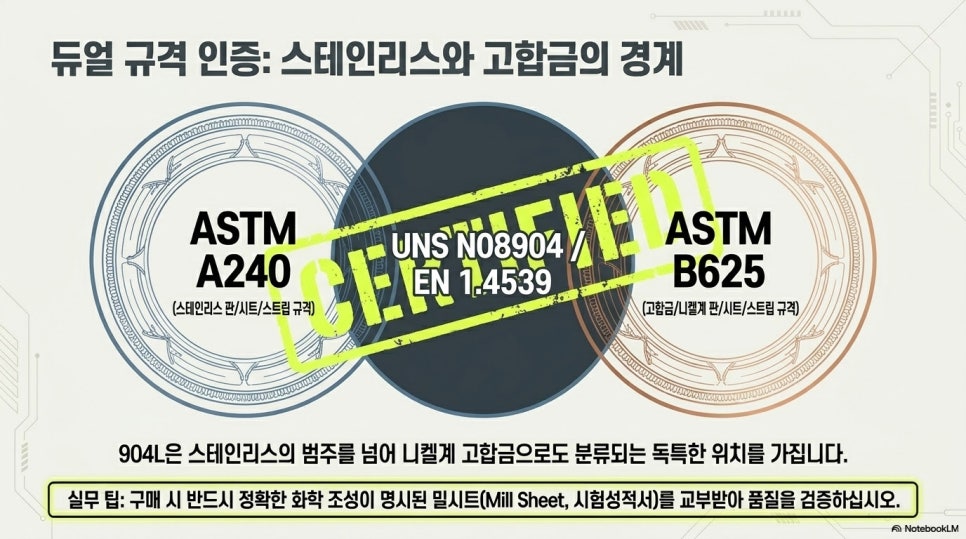

[판재 규격은?
(ASTM A240 · B625)]
904L 판재는 두 가지 ASTM 규격으로 관리됩니다.
🔹 ASTM A240
스테인리스 판/시트/스트립 규격
🔹 ASTM B625
고합금(니켈계) 판/시트/스트립 규격
즉 904L은 '스테인리스 관점'과
'고합금 관점' 양쪽에서 모두 인정받는
공인된 고급 강종입니다.
💬 참고로 904L의 국제 식별번호는 UNS N08904,
독일 규격은 1.4539 입니다.
품질 확인을 위해 밀시트(시험성적서) 를
함께 요청하는 것이 표준 실무입니다.

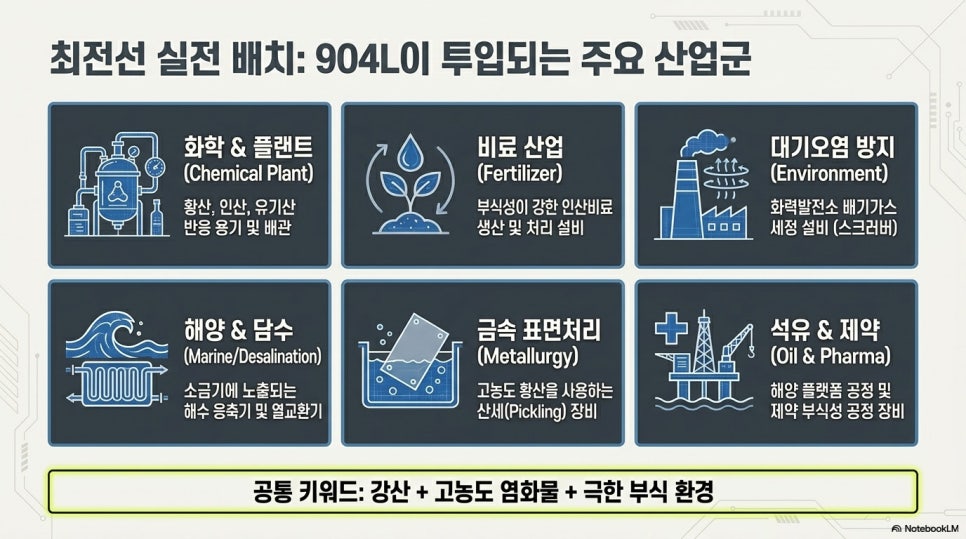

[어디에 쓰일까? (주요 용도)]
904L은 '강한 산 + 염화물 + 부식'이라는
키워드가 붙는 곳이라면 거의 다 등장합니다.
🏭 화학 플랜트
황산·인산·유기산 처리 설비, 반응 용기, 배관
🌱 비료 산업
인산비료 생산 설비
💨 대기오염 방지
석탄화력발전소의 스크러버(배기가스 세정 설비)
⚙️ 금속 처리
황산을 쓰는 산세(pickling) 설비
🛢️ 석유·가스
해양 플랫폼 공정 설비
🌊 해양·담수
해수 응축기, 열교환기, 배관
💊 제약·펄프/제지
부식성 공정 장비

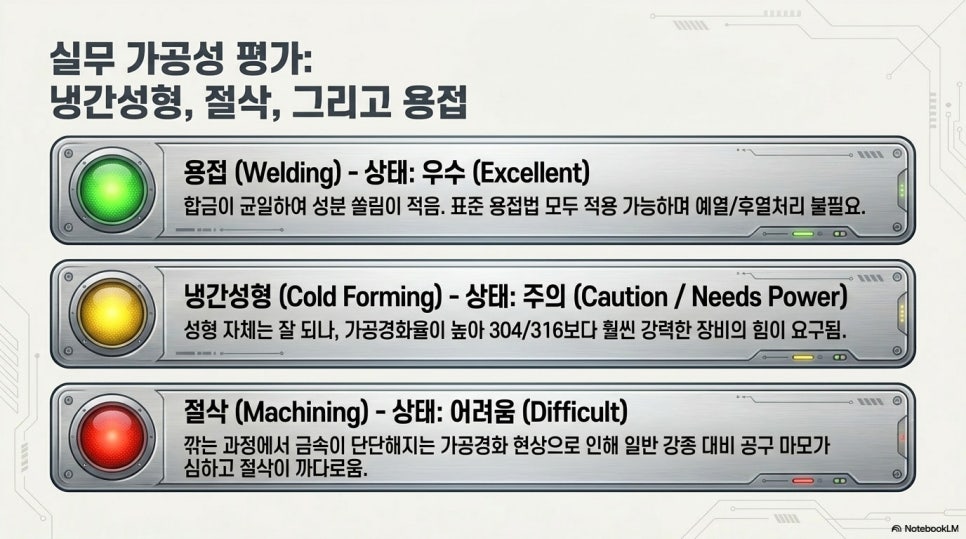

[가공·용접 시 알아둘 점]
✔️ 냉간성형
잘 됩니다.
단, 가공경화율이 높아 304/316보다
강한 장비가 필요할 수 있습니다.
✔️ 절삭(깎기)
까다로운 편입니다.
가공경화 때문에 304보다 깎기 어렵습니다.
✔️ 용접
우수합니다.
표준 용접법 대부분 가능하며,
예열·후열처리가 보통 필요 없습니다.
904L은 합금이 균일해,
용접 시 성분 쏠림이 적어
용접부 내식성이 잘 유지됩니다.

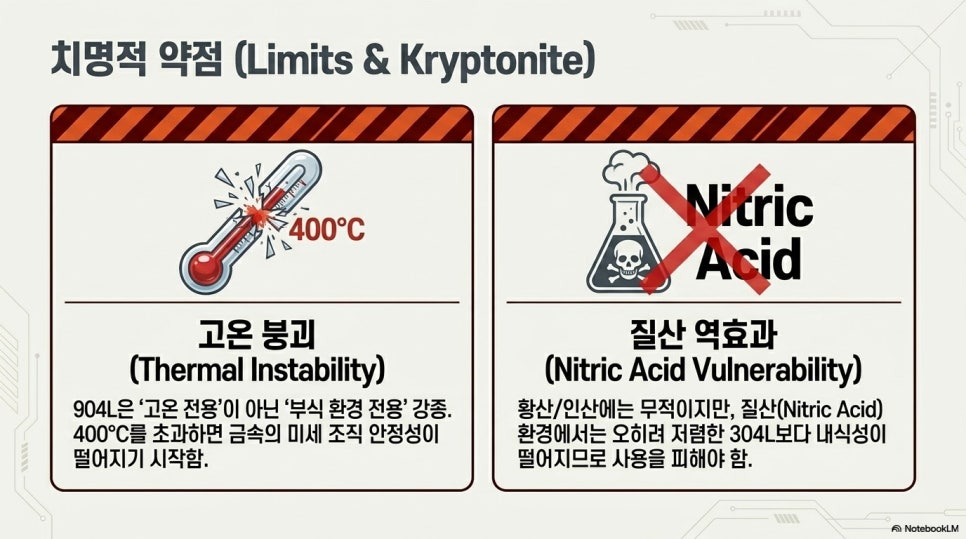

“⚠️ 한 가지 주의점 (고온)”
904L은 부식엔 강하지만
아주 높은 온도에는 적합하지 않습니다.
약 400°C를 넘으면 조직 안정성이
떨어지기 시작합니다.
즉, 904L은 '고온 전용'이 아니라
'부식 환경 전용' 강종으로 이해하시면 됩니다.
오늘은 904L 스테인리스 판재에 대해 알아봤습니다.
핵심만 다시 정리하면,
✅ 철+크롬 기반의
정통 오스테나이트계 스테인리스강입니다.
(UNS N08904)
✅ 판재 규격은 ASTM A240·B625 를 따릅니다.
✅ 니켈 약 25% + 몰리브덴 약 4.5% + 구리 1~2%
의 고급 조합입니다.
✅ 묽은 황산·인산·염화물에 매우 강합니다.
✅ 'L(저탄소)' 이라 용접 후에도 부식에 강합니다.
✅ 단, 고온(400°C 이상)과 가격에는 약점이 있습니다.
화려하진 않지만,
일반 스테인리스가 못 버티는 환경을
거뜬히 해결해주는 든든한 고급 스테인리스입니다 😊
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
#904L #904L스테인리스 #904L판재
#슈퍼오스테나이트 #ASTMB625
#UNSN08904 #스테인리스판재
#특수스테인리스 #내식성스테인리스
#황산내식 #화학플랜트소재
#스테인리스강종 #316L비교
