​

​

안녕하세요 :)

오늘은 산업 현장에서 자주 문의 주시는

스테인리스 환봉 420J2에 대해

정리해드리려고 합니다.

​

​

"420이랑 420J2가 뭐가 다른가요?",

"ASTM 기준으로는 어떻게 되나요?"

같은 질문을 정말 많이 받는데요,

​

오늘 글 하나로 깔끔하게 정리해드릴게요 👇

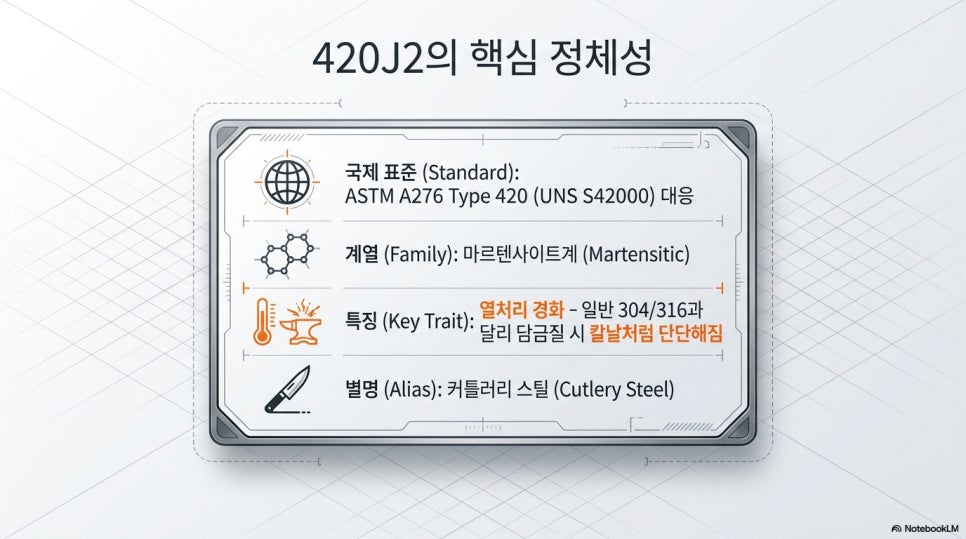

[420J2는 정확히 어떤 강종인가요?]

​

​

결론부터 말씀드리면,

420J2는 일본공업규격(JIS)에서 만든 이름이고,

​

국제적으로는

ASTM A276 Type 420(UNS S42000)에 대응되는

마르텐사이트계 스테인리스 강종입니다.

​

​

​

열처리를 하면 단단해지는 것이 가장 큰 특징입니다.

​

일반적인 304, 316 스테인리스는

아무리 담금질을 해도 딱딱해지지 않지만,

​

420 계열은 마치 탄소강처럼 담금질하면

칼날급으로 단단해집니다.

그래서 "커틀러리 스틸(cutlery steel)"이라는

별명도 갖고 있습니다.

​

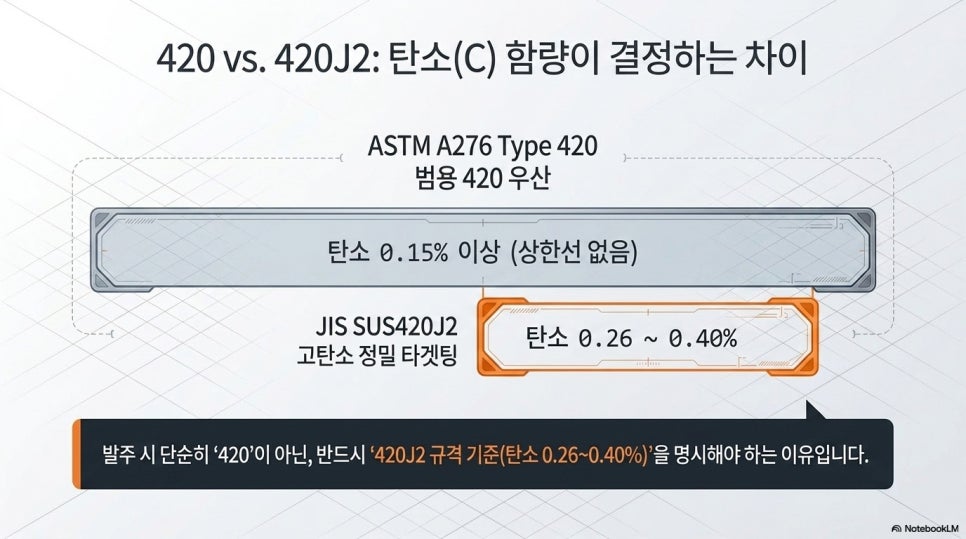

[420과 420J2, 뭐가 다른가요?]

 (실무에서 가장 헷갈리는 부분)

​

한 줄 답변:

탄소(C) 함량 범위가 다릅니다.

420J2가 더 좁고 더 높습니다.

​

​

​

즉 ASTM Type 420은

"탄소 0.15% 이상이면 다 포함되는 넓은 우산",

420J2는 "그중에서도 고탄소로 콕 집은 버전"이라고

이해하시면 쉽습니다.

​

발주하실 때는 반드시

"420J2 규격 기준(탄소 0.26~0.40%)"이라고

명시하시는 걸 추천드립니다.

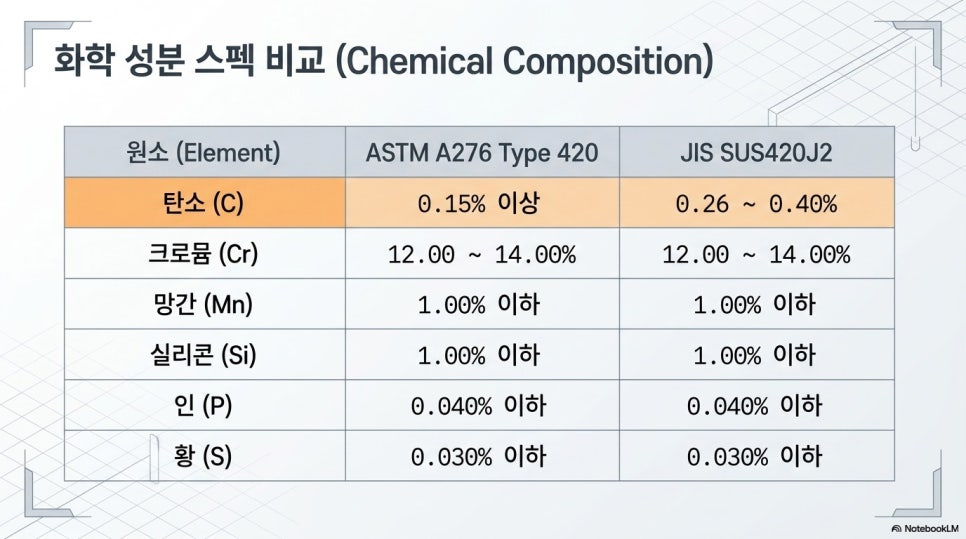

[420J2 화학 성분표, ASTM 기준으로는요?]

​

크로뮴 12~14%, 탄소 0.15% 이상

(JIS는 0.26~0.40%)이 핵심입니다.

​

​

​

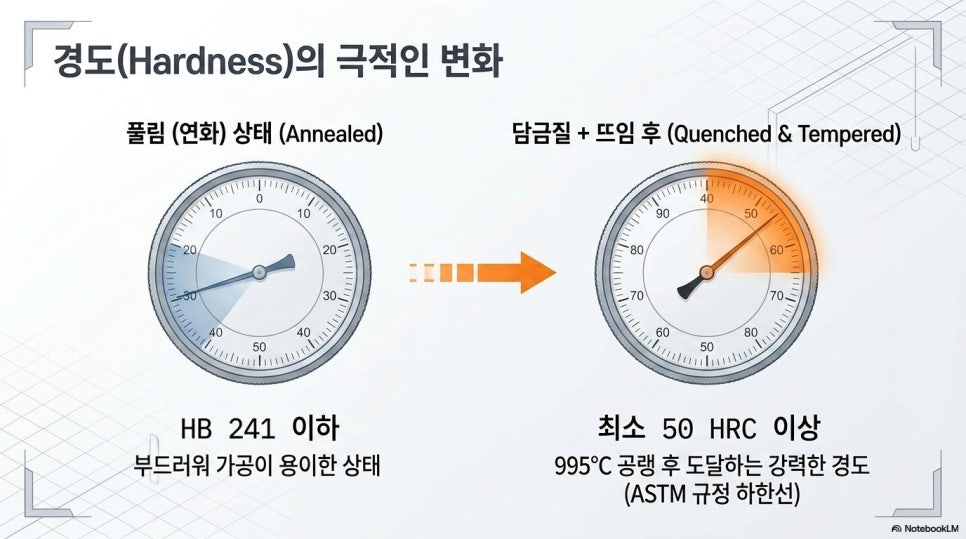

[420J2, 얼마나 단단해질 수 있나요?]

열처리 후 최소 50 HRC 이상까지

경도를 낼 수 있습니다.

(이건 ASTM 공식 규정값입니다!)

​

ASTM A276 원문을 직접 확인해보니,

약 995°C에서 공기 중 담금질했을 때

최소 50 HRC를 만족해야 한다고 규정하고 있었습니다.

​

즉 "50 HRC 이상은 나와야 합격"이라는

하한선 규정이지,

​

"50 HRC를 넘으면 안 된다"는

상한선이 아니에요.

​

​

​

​

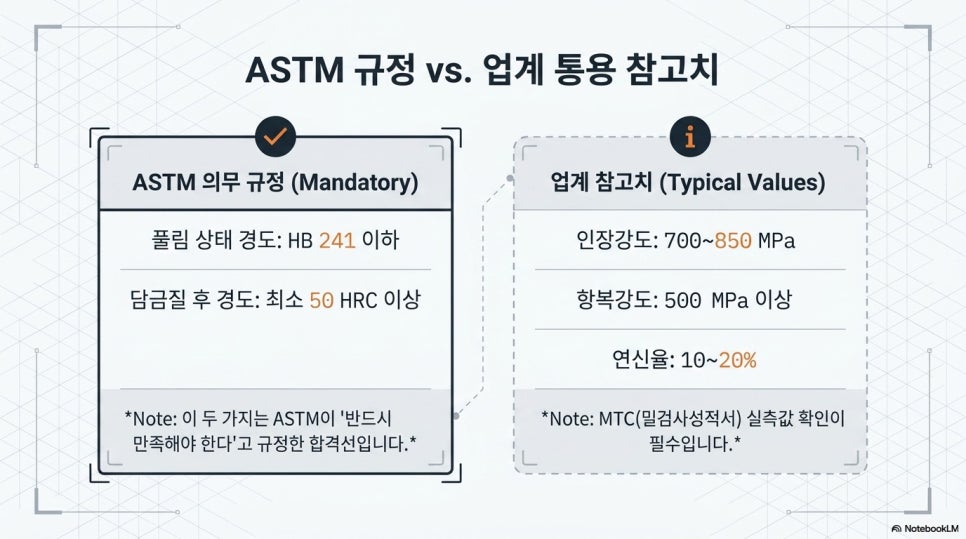

ASTM A276 원문을 실제로 대조해보니,

​

풀림 상태의 경도(HB 241 이하)와

담금질 후 경도(50 HRC 이상)만

ASTM이 의무로 규정하고 있고,

​

표 안의 인장강도·항복강도·연신율 수치는

ASTM 규정이 아니라

​

'업계에서 일반적으로

통용되는 참고치(typical value)'였습니다.

​

정확한 스펙 확정은 항상

공급사 성적서(MTC) 실측값 기준으로

진행하시는 게 안전합니다.

​

숫자로 보면 확실히 체감되시죠?

풀림 상태에서 가공하고,

마지막에 열처리로 강도를 확 끌어올리는 게

이 강종을 다루는 핵심 노하우입니다.

​

​

​

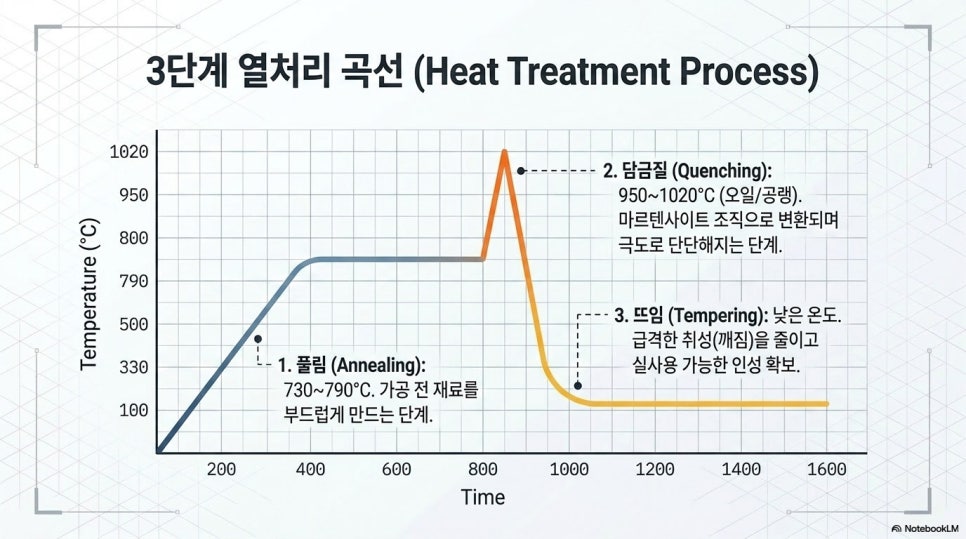

[열처리는 어떻게 진행되나요?]

(3단계 요약)

​

✅ ​풀림 → 담금질 → 뜨임,

이 3단계로 진행됩니다.

​

1️⃣ 풀림(730~790°C)

가공 전 재료를 부드럽게 만드는 단계

​

2️⃣ 담금질(950~1020°C, 오일/공기 냉각)

마르텐사이트 조직으로 바뀌며 단단해지는 단계

​

3️⃣ 뜨임(약간 따뜻한 온도)

급격한 취성을 줄이고 실사용 가능한 인성 확보

​

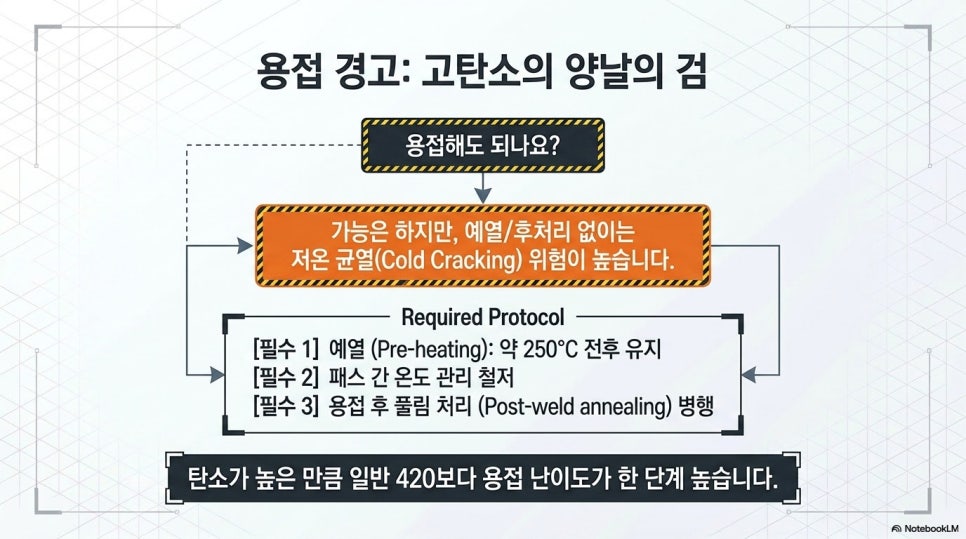

[용접해도 되나요?]

​

✅ 가능은 하지만,

예열과 후처리 없이는 균열 위험이 있어

권장하지 않습니다.

​

탄소 함량이 높은 만큼

저온 균열(용접 후 냉각 과정에서 발생하는 균열)에

취약합니다.

​

예열(약 250°C 전후)과 패스 간 온도 관리,

그리고 용접 후 풀림 처리를 꼭 병행해주셔야

안전합니다.

​

일반 420보다 탄소가 더 높은 420J2는

용접 난이도가 한 단계 더 올라간다고 보시면 됩니다.

​

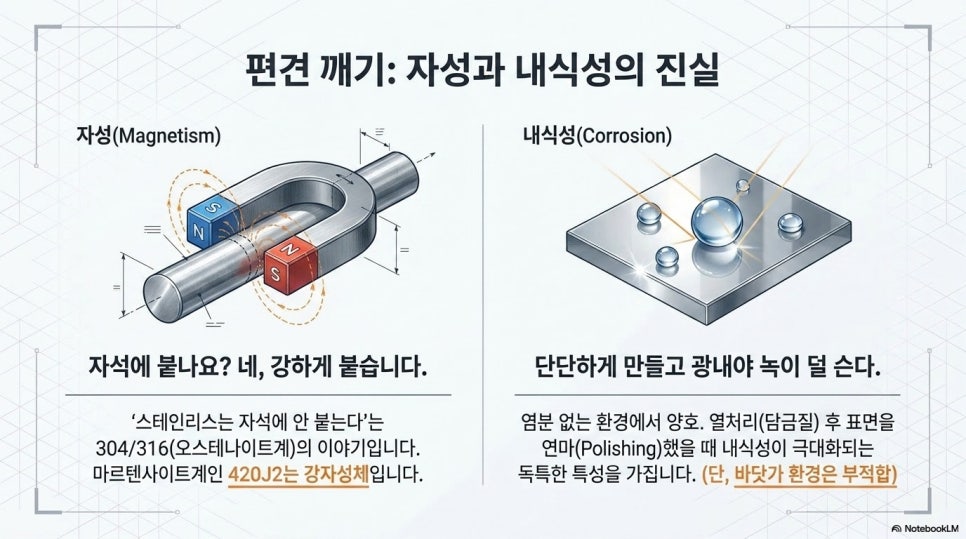

[녹은 안 슬나요?]

(내식성)

​

​

​

✅ 염분 없는 일반 환경에서는 양호하지만,

바닷가·염분 환경에는 적합하지 않습니다.

​

304·316 같은 오스테나이트계보다는

내식성이 한 단계 낮은 편입니다.

​

다만 재미있는 포인트가 있는데,

420 계열은 담금질 후 표면을 연마했을 때

오히려 내식성이 가장 좋아진다는 점입니다.

​

"단단하게 만들고 광내야 녹이 덜 슨다"는 건데,

일반적인 스테인리스 상식과는 조금 다르죠?

​

​

[자석에 붙나요?]

​

✅ 네, 붙습니다.

420J2는 강자성체입니다.

​

"스테인리스는 자석에 안 붙는다"는 건

304/316 같은 오스테나이트계에만

해당하는 이야기입니다.

​

마르텐사이트계인 420J2는

풀림 상태든 담금질 상태든 자석에 확실히 붙습니다.

​

​

[수입 성적서에 "AISI 420J2"라고 적혀있던데,

이게 맞는 표기인가요?]

​

✅ 정확히는 공식 명칭이 아니라

업계 관용 표기입니다.

하지만 국제적으로 널리 통용되니

걱정 안 하셔도 됩니다.

​

​

미국 AISI가 공식으로 등록한 이름은

"Type 420"뿐이고,

"420J2"는 원래 일본 JIS에서 만든 이름입니다.

​

그런데 인도·중국 등 여러 나라 제강사들이

국제 바이어에게 익숙한 "AISI"라는 접두어에

JIS식 "J2" 서픽스를 합쳐서 관용적으로 씁니다.

​

실제로 유럽 대형 제강사 Aperam도

자사 제품을 "AISI 420 / SUS420J2"로

병기하고 있을 정도로 흔한 표기법입니다.

​

​

​

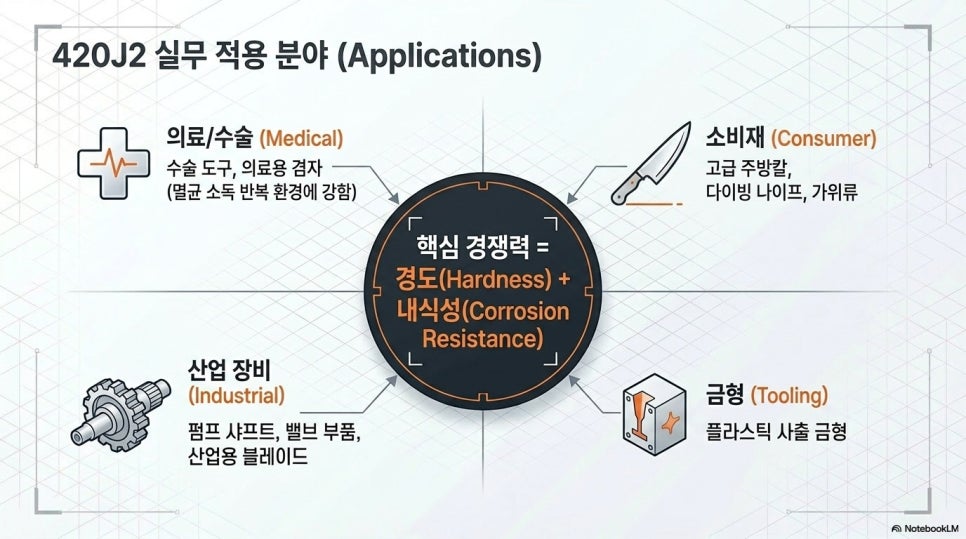

[실제로 어디에 쓰이나요?]

​

​

✅ 칼, 수술기구, 펌프 샤프트, 금형 등

"경도 + 내식성"이 동시에 필요한 곳에 쓰입니다.

​

🔪 주방칼, 다이빙 나이프, 가위류

🏥 수술 도구, 의료용 겸자 (멸균 소독 반복에도 강함)

⚙️ 펌프 샤프트, 산업용 블레이드

🧱 플라스틱 사출 금형

🔧 밸브 부품, 정밀기계 부품

​

​

​

스테인리스는 아는 사람이 팔고,

아는 사람이 써야 그 가치가 빛납니다.

​

​

황금에스티는

스테인리스 코일 협력센터로서

범용 강종부터 특수 강종까지

폭넓게 보유하고 있습니다.

​

용도에 맞는 정확한 강종 추천부터

급한 납기 대응까지,

전문가의 상담이 필요하시면 언제든 연락 주세요.

​

​

문의는 대표번호로 주시면 됩니다.

☎ 02-6121-4620

​

​

​

#스테인리스환봉 #420J2 #스테인리스420

 #ASTMA276 #UNSS42000

#마르텐사이트계스테인리스

#스테인리스강종 #특수강 #커틀러리스틸

#스테인리스규격 #황금에스티

<참고 출처>

ASTM International 공식 판매 페이지

https://store.astm.org/a0276-13a.html

​

ASTM A276-06 표준 원문 전문(PDF)

https://www.htpipe.com/d/files/rod-material-standard/astm-a276.pdf

​

Aperam(유럽 제강사) "AISI 420/SUS420J2"

병기 제품 페이지

https://www.aperam.com/product/420a-1-4028/

​

AZoM — Stainless Steel Grade 420 & 420J2

https://www.azom.com/article.aspx?ArticleID=972 , https://www.azom.com/article.aspx?ArticleID=9170
